HVAC (Heating, Ventilation, and Air Conditioning) je technologie , která slouží k vytápění, větrání a řízení klima v daném prostoru. Účelem HVAC zařízení je zajistit regulovatelnou teplotu a přijatelnou kvalitu ovzduší.
HVAC je nedílnou součástí rodinných domů, bytových domů, hotelů, a mrakodrapů. V průmyslové odvětví je můžete vidět v masokombinátech, nebo nemocnicích, kde se používají pro chladící místnosti (Cold Stroge). Najdete je ale i v mobilních jednotkách jako jsou lodě, ponorky a přirozeně i automobily.
Vývěvy pro evakuaci chladících a HVAC systémů
Mezi jejich klíčové parametry všech modelů patří:
- Hluboké vakuum pro rychlou evakuaci a dehydrataci
- Precisní provedení z nejodolnějších materiálů
- Plynový předřadník pro čerpání vodní páry
- Chladiče ze sloučenin lithia a bromu (LiBr) a amoniaku (LiNH2) snadno pohlcují a udržují vzdušnou vlhkost. a jsou odolné vůči korozi.
- Vysokokapacitní dvoustupňové provedení umožňuje funkci rychlého zapnutí a vypnutí.
- Vývěvy s duálním pohonem DuoSeal® a ChemStar® se vyznačují vysokým výkonem a minimální údržbou.
Všechny modely umí pracovat s běžnými komerčními chladivy.

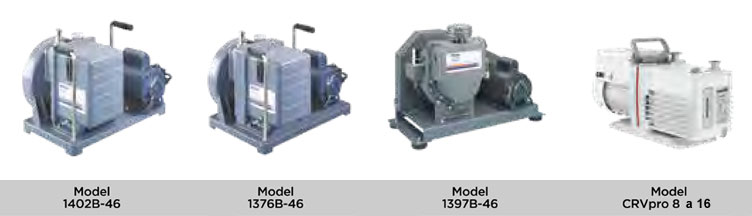

Vyberte si vývěvu dle specifikace
| Model Welch: | DuoSeal® 1402 | DuoSeal® 1376 | DuoSeal® 1397 | CRV Pro® 8 | CRVpro® 16 |
| Volný výtlak vzduchu | |||||
| cfm (l/min.)@60 Hz | 5.6(160) | 10.6(300) | 17.7(500) | 5.6(160) | 12.8(363) |
| m3/hr (l/min.)@50 Hz | 5.6(160) | 18(300) | 30(500) | 8(133) | 18.3(305) |
| Konečný tlak, torr (mbar) | 1 x 10-4 (1.3 x 10-4) | 1 x 10-4 (1.3 x 10-4) | 1 x 10-4 (1.3 x 10-4) | 4 x 10-4 (5 x 10-4) | 2 x 10-4 (3 x 10-4) |
| Předřadník plynu | Ano | Ano | Ano | Ano | Ano |
| Otáček za minutu | 525 | 525 | 400 | 1725@60 Hz | 1725@60 Hz |
| Výkon motoru (W) | 1/2 (370) | 1 (750) | 1 (750) | 1/2 (400) | 1 (850) |
| Objem oleje (l) | 2.25 (2.1) | 2.5 (2.37) | 1.25 (1.2) | 1.06 (1) | 2.54 (2.4) |
| Spotřeba trubek (mm) | 13/16 (21) | 13/16 (21) | 1-5/8 (41) | 13/16 (21) | 13/16 (21) |
| Připojení přívodu a výfuku | 1-201 | 1-201 | 1 3/4-202 | NW161 | NW161 |
| Celkové rozměry š x d x v (cm) | 19.3×14.1×15.4 (49x35x39) | 19.3×12.3×15.6 (49x31x40) | 26×13.7×18.8 (66x35x48) | 18.2×6.1×9.1 (46x16x23) | 22.4×8.1×11.4 (57x21x29) |
| Hmotnost (kg) | 112(51) | 156(71) | 205(93) | 49.6 (22.5) | 81.6 (37) |
| Přepravní hmotnost (kg) | 133(60.5) | 181(82.3) | 213(96.8) | 61.8 (28.1) | 94.8 (43.1) |
| Rozměry přepravního kartonu š x d x v palcích (cm) | 22.5×15.5×19.5 (57x39x50) | 22x18x19 (60x45x48) | 27.3x18x22 (69x46x56) | 22.8x13x12.8 (58x33x33) | 24×15.8×14 (68x38x39) |
| Ostatní informace: | |||||
| Kabeláž pro 115 V, 60 Hz, | 1402B-46 | 1376B-46 | 1397B-46 | 3081-02 | 3161-02 |
| Kabeláž pro 220 V, 50 Hz, 1 Ph | 1402C-46 | 1376C-46 | 1397C-46 | ____ | ____ |
Vývěvy pro lithium bromidové absorpční chladiče
Poždavky na vývěvu:
- zvládat drsné vodní páry naložené solí
- odolat náhodnému požití solného roztoku
- recirculates clean fraction of vacuum oil
| Tonáž | Model vývěvy Welch |
| 100–500 | 1402B–46 |
| 500–1000 | 1402B–46,1376B–46 |
| 1000–1500 | 1376B–46, 1397B-46 |
Vývěvy pro střešní chladící jednotky
Poždavky na vývěvu:
- přenosnost
- výkon
- velmi hluboké vakuum
| Tonáž | Model vývěvy Welch |
| 1–50 | 3081-02 |
| 50–100 | 3161-02 |
Vývěvy pro sálové chladící systémy (Cold Storage)
Poždavky na vývěvu:
- Handles long pump down time effectively
- odolnost vůči vodní páře
- velmi hluboké vakuum
| Tonáž | Model vývěvy Welch |
| 10–50 | 1402B–46 |
| 50–100 | 1402B–46,1376B–46 |
| 100–100 | 1397B-46 |
Vývěvy pro HCFC, CFC nebo amoniakové chladiče
Poždavky na vývěvu:
- odolnost těsnění chladivům R11, R12, R13, R22, R113, R123, R114, R502, R 503 nebo amoniaku
- velmi hluboké vakuum
- ChemStar je volbou pro vysoce korozivní systémy
| Tonáž | Welch DuoSeal | Welch Chemstar |
| 10–50 | 1402B–46 | 1402N-01 |
| 50–100 | 1402B–46, 1376B–46 | 1376N-01 |
| 500–1000 | 1397B–46 | 1376N-01 |
Cenu vývěv můžete poptat u VAKUUM BOHEMIA na emailu info@vakuum-bohemia.cz.
